Descripción del Producto
Ventajas características
1. Alta resistencia e resistencia al impacto: adecuado para fluidos de alta presión y pulsado a través de soporte interno y externo y compresión de múltiples capas;
2. Precisión de filtrado estable: la estructura de malla tejida de múltiples capas garantiza una distribución uniforme del tamaño de poro y una precisión estable a largo plazo;
3. Alta capacidad de absorción de contaminantes: plegamiento o disposición de múltiples capas le otorga un área de filtrado efectiva más grande;
4. Alta temperatura y resistencia a la corrosión: se pueden seleccionar aleaciones especiales como acero inoxidable, Inconel, Hastelloy, etc.;
5. Se puede volar hacia atrás y limpiarse para su reutilización: admite ultrasónico, enjuague inverso, limpieza química y otros métodos;

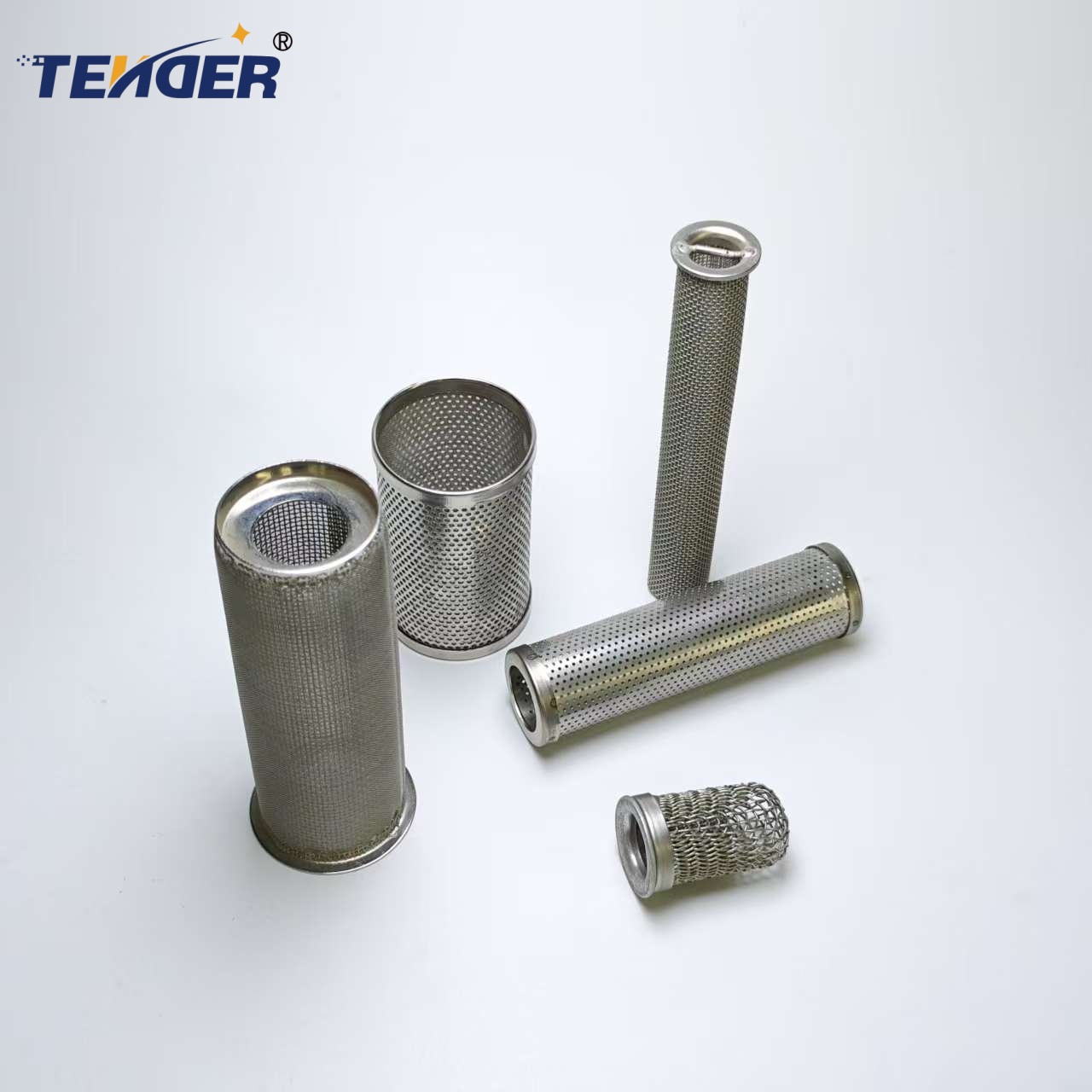

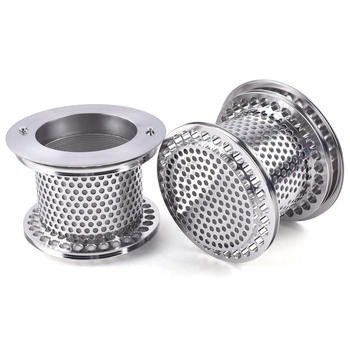

6. Estructura diversificada: tipo de tubo recto, tipo de plegado, tipo de sellado de fondo, tipo de conexión de brida y otros tipos opcionales
Especificaciones comunes
Proceso de fabricación
1. Materiales de malla tejida de alambre de metal seleccionado
2. Recorte con precisión según la jerarquía
3. Alinee y superponga capas para formar una estructura compuesta
4. Soldadura de borde o formación de sinterización de alta temperatura (opcional)
5. Conjunto de tubo de soporte interno (si es necesario)
6. Procesamiento de interfaz de dos finales: bridas, roscas, sellos, etc.
7. Detección de fugas, pruebas de presión y limpieza de envases

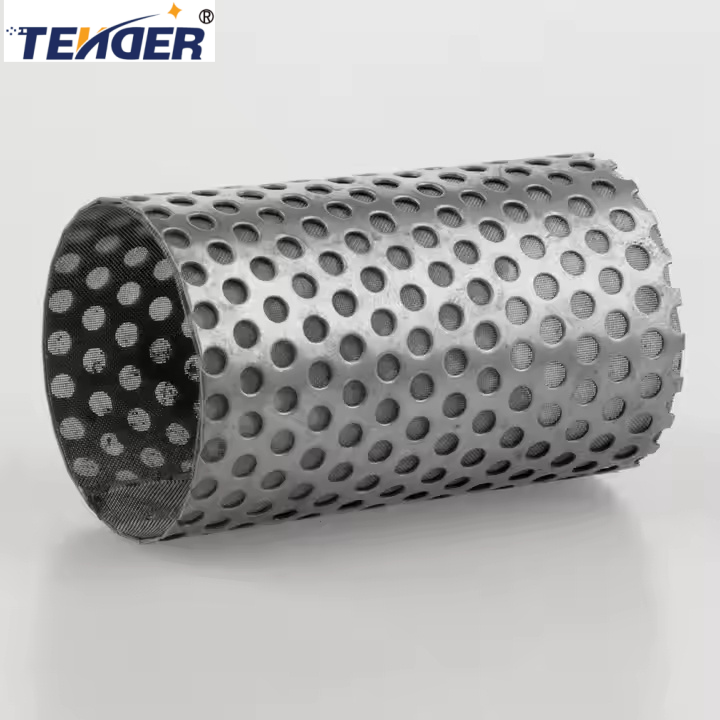

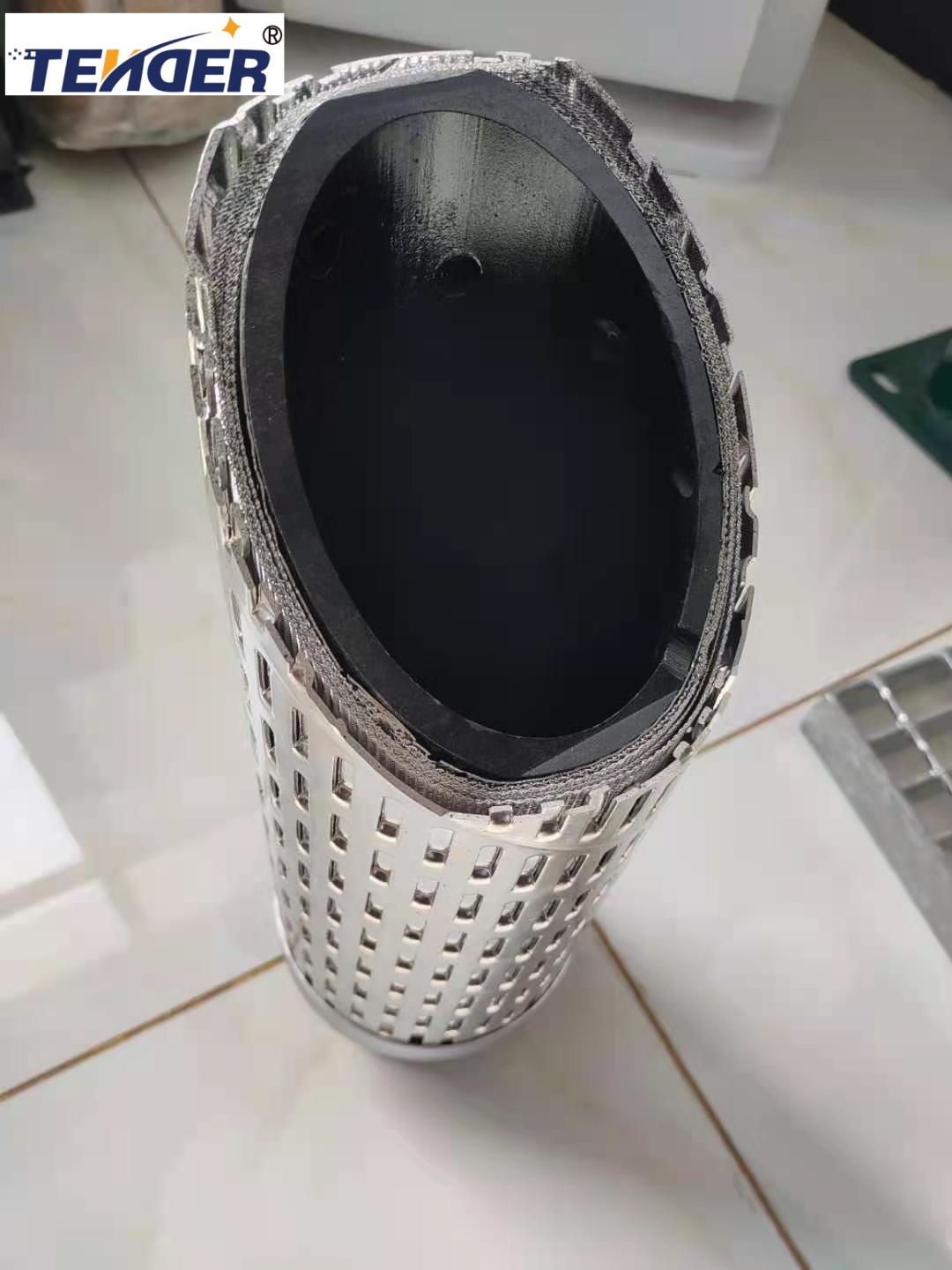

El tubo de filtro generalmente consta de 3 a 5 capas de malla funcional, cada una sirviendo un papel específico:
Capa | Función | Tamaño típico de malla |
Capa protectora externa | Previene el daño mecánico de las fuerzas externas | 10–40 malla |
Capa de filtración | Filtración fina primaria para atrapar partículas | 80–400 malla |
Capa de distribución | Promueve la distribución de flujo uniforme y reduce la obstrucción | Mala 40–80 |
Capa de soporte | Proporciona resistencia mecánica y resistencia a la presión | 20–50 metal de malla o perforada |
Capa interna (opcional) | Previene el daño a la presión de retroceso o el colapso interno | 10–30 malla |
Las combinaciones de capas, los tamaños de malla y la disposición se pueden personalizar para condiciones de operación específicas.
Material | SS304, SS316L, Inconel, Monel, Hastelloy, Titanium |
Diámetro exterior (OD) | 20 mm – 150 mm |
Longitud | 50 mm – 1000 mm (tamaños personalizados disponibles) |
Número de capas | 3 – 5 capas (hasta 7 capas a pedido) |
Rango de tamaño de malla | 10 – 500 malla (comúnmente 40–300 combinaciones de malla) |
Calificación de filtración | 1 – 200 μm (opciones estándar: 5, 10, 25, 50, 75, 100 μm) |
Temperatura de funcionamiento | -200 ° C a +600 ° C (dependiente del material) |
Presión de funcionamiento | 1 – 6 MPa (hasta 30 MPa con diseño reforzado) |
Opciones de conexión final | Roscado (NPT/BSP), con bridas, soldado, condenar rápido, ajuste de empuje |
Métodos de limpieza | Ultrasónico, retorcido, remojo de solvente, aire caliente. |
Acabado superficial | En escabeche, pasivado, pulido |
Área de aplicación
1. Fina filtración química (ácidos, resinas, polímeros)
2. Filtración de aceite hidráulico y de lubricación
3. Filtración de aire estéril o líquido de grado farmacéutico
4.Strafiltración o prefiltración de RO en sistemas de agua
5. Jarabe, almidón o filtración líquida viscosa de grado
6. Sistemas de filtro de alta especificación de energía nuclear y nuclear

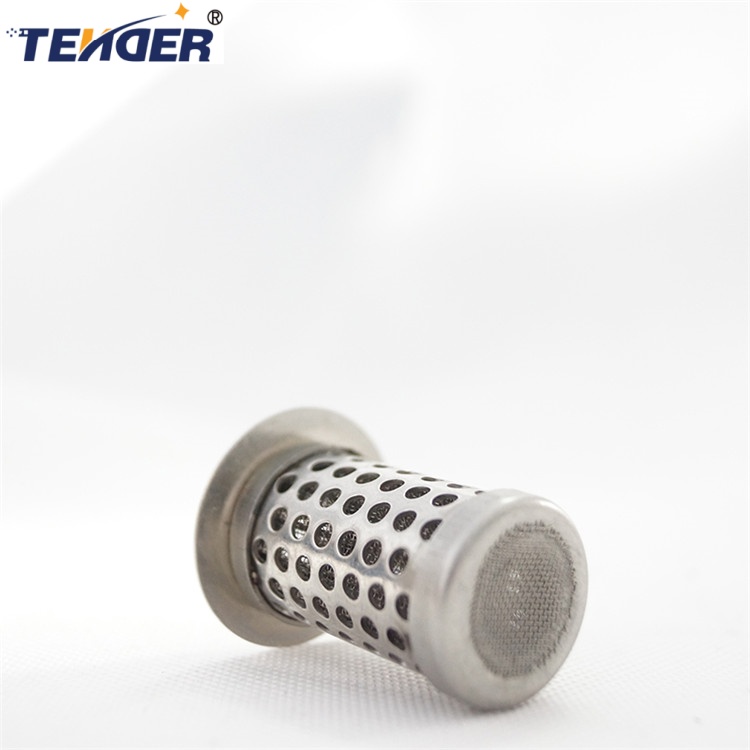

Nuestro tubo de filtro de malla de alambre tejido compuesto de múltiples capas es un filtro de malla de acero inoxidable altamente eficiente diseñado para la filtración de líquidos y gas en entornos industriales exigentes. Cuenta con múltiples capas de material de filtro de malla de acero inoxidable tejido de precisión, sinterizado o soldado para crear una unidad de filtración robusta y duradera.
Este elemento de filtro de malla de acero inoxidable proporciona una distribución uniforme del tamaño de poro y una alta resistencia mecánica, lo que lo hace ideal para sistemas de alta presión o alta temperatura. Ya sea que se use en sistemas hidráulicos, procesos petroquímicos o configuraciones de filtración de gas, garantiza un rendimiento de filtración consistente al tiempo que resiste la corrosión y la deformación.
El diseño del tubo maximiza el área de superficie y el soporte estructural, lo que permite una vida útil prolongada y una frecuencia de mantenimiento reducida. Se puede limpiar y reutilizar varias veces, por lo que es una alternativa rentable y sostenible a los filtros desechables.
Además, este tubo de filtro se puede fabricar con pantalla de alambre de cuña de acero inoxidable para aplicaciones que requieren filtración de estilo ranura, o con materiales de filtro de aire de malla de acero inoxidable para fines de HVAC o ventilación. Disponible en varias clasificaciones de micras, diámetros y longitudes, se puede adaptar para satisfacer necesidades de filtración específicas.
Diseñados para precisión, resistencia y longevidad, nuestros tubos de filtro de malla de acero inoxidable son la solución para la filtración industrial confiable y eficiente.
El tubo de filtro de malla de alambre tejido compuesto de múltiples capas es una solución de filtro de malla de acero inoxidable de alto rendimiento construida para soportar condiciones operativas duras. Diseñado con múltiples capas de malla tejida, logra una excelente resistencia, rigidez y precisión de filtración, lo que lo hace adecuado para su uso en sistemas de purificación de petróleo, gas, químicos y aire.
Este filtro de malla de acero inoxidable presenta una construcción avanzada sinterizada o soldada, que combina varias capas de malla en una estructura rígida y unificada. El filtro se puede personalizar en términos de conteo de malla, diámetro del tubo y grosor de la pared, lo que permite una alineación exacta con sus necesidades de proceso.
Además de la filtración líquida, el producto también funciona de manera eficiente como un filtro de aire de malla de acero inoxidable, capturando partículas finas en el aire en sistemas HVAC y configuraciones de ventilación industrial. Su material de acero inoxidable resistente a la corrosión lo hace ideal para la exposición a largo plazo a altas temperaturas, productos químicos o ambientes ricos en humedad.
La opción de pantalla de alambre de cuña de acero inoxidable también está disponible para aplicaciones de filtración o separación gruesa, proporcionando un flujo direccional y capacidades de autolimpieza. Ya sea que esté filtrando partículas de combustible, aire comprimido, solventes o fluidos de procesamiento, este elemento de filtro de malla de acero inoxidable garantiza un rendimiento confiable y de larga duración.
Reutilizable, limpio y ecológico, este tubo de filtro ofrece ventajas económicas y operativas. Elija nuestro tubo de filtro de malla de acero inoxidable de múltiples capas para una solución de filtración que combine la precisión de la ingeniería con la dureza industrial.
