Pantalla de filtro de perforación y grabado

Name: Pantalla de filtro de perforación y grabado - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

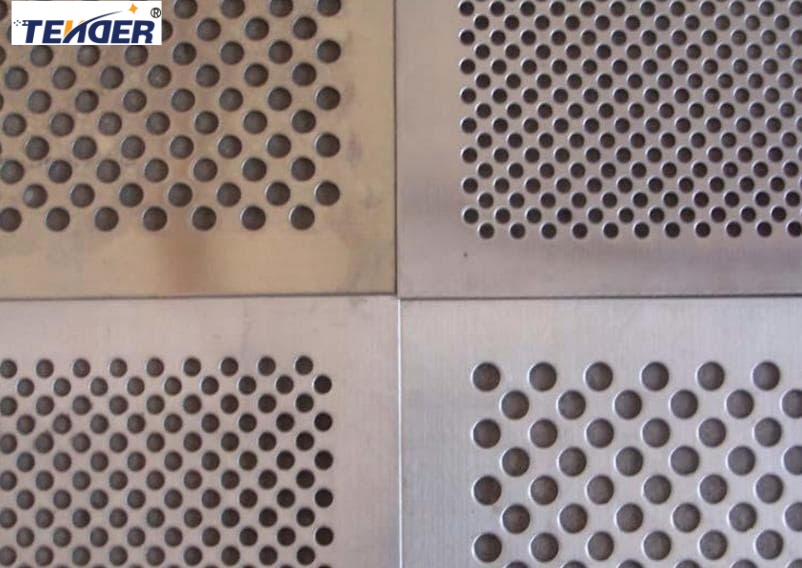

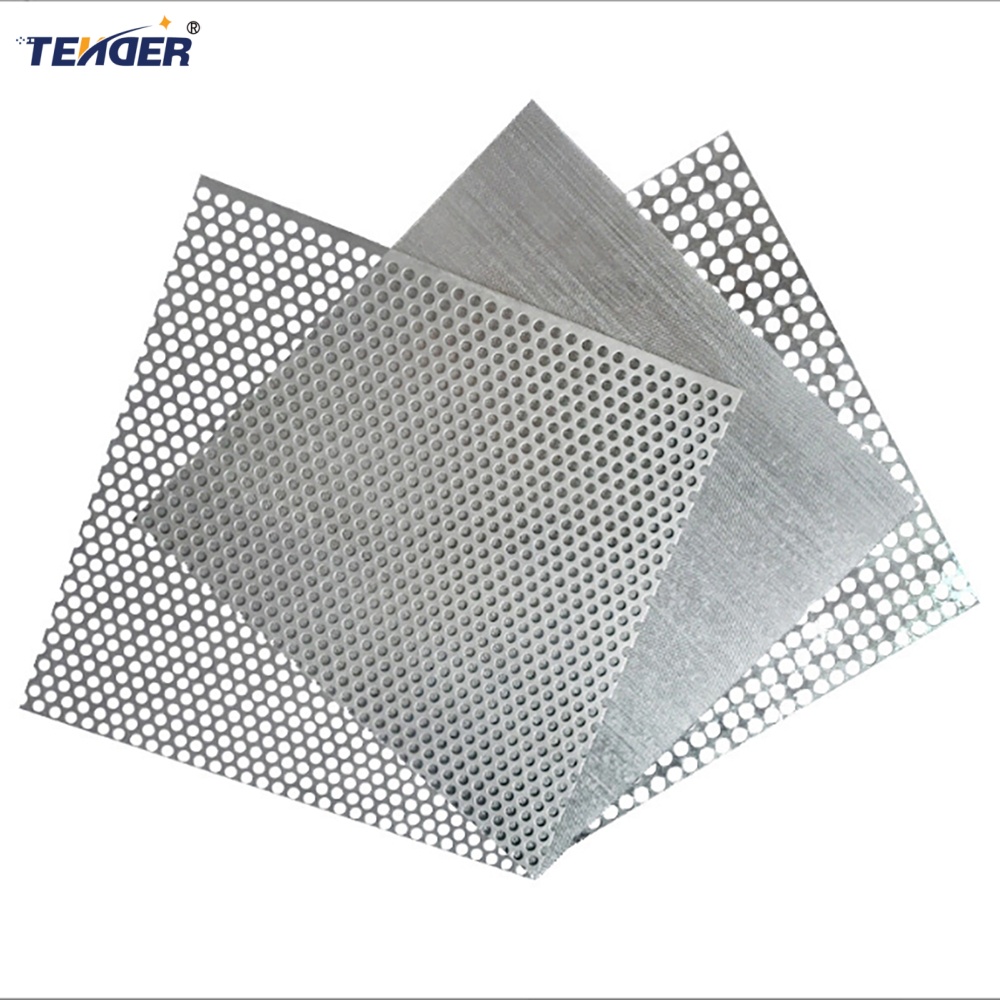

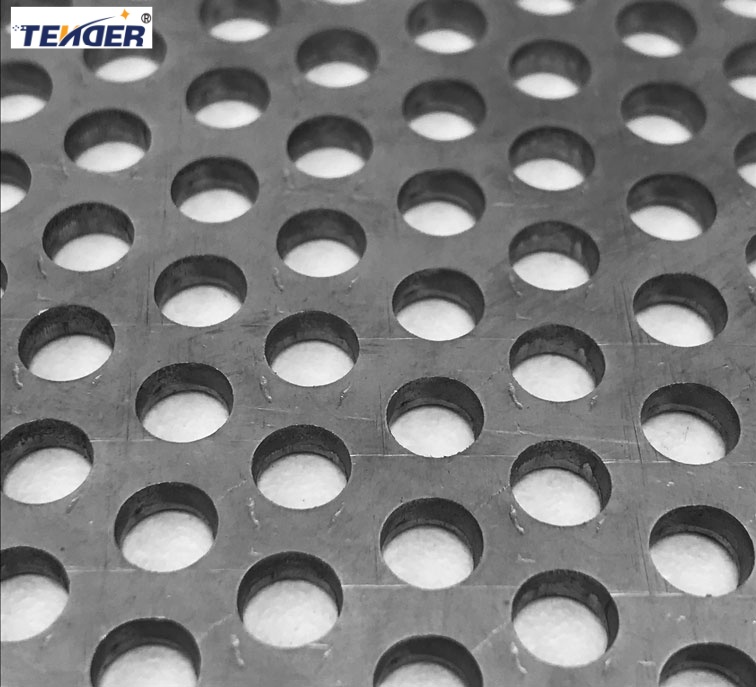

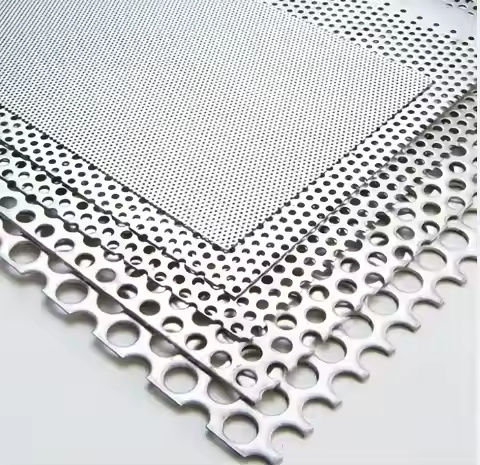

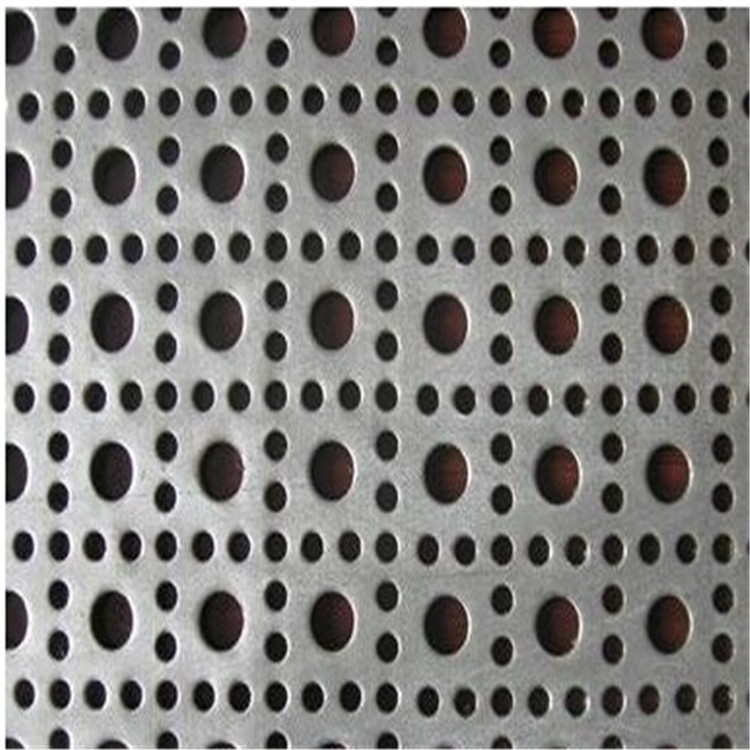

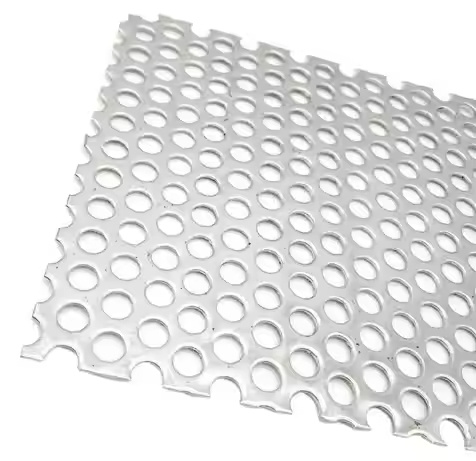

Punching Mesh Board se refiere a perforar varias formas de agujeros en sábanas de metal en una determinada disposición, como agujeros redondos, agujeros cuadrados, agujeros largos, agujeros de diamantes, agujeros hexagonales, etc., para formar una placa de malla de metal con funciones como respiración, transparencia y filtración.

La placa de malla de grabado es una lámina de malla metálica formada por transferir patrones pre diseñados a una superficie metálica a través de la corrosión química, y luego corroying áreas designadas para formar láminas de malla de metal con microporos, agujeros de malla o estructuras gráficas. Este proceso suele ser adecuado para sábanas de metal con un grosor de 0.03 mm ~ 1.5 mm

Send Email Download

Descripción del Producto

Ventajas características

1. Alta precisión: capaz de lograr una precisión de mecanizado de ± 0.01 mm

2. Tipo de orificio flexible: se puede diseñar con cualquier forma, densidad y disposición

3. Bordes lisos: sin rebabas, sin deformación

4. Sin estrés mecánico: no daña la estructura del material

5. Producción en masa: adecuada para la producción en masa de productos con alta consistencia

Especificaciones comunes

Categoría de parámetros	Descripción	Rango común	Ejemplo
Diámetro de agujero	Diámetro de las perforaciones	0.5 mm – 100 mm (común: 1 mm, 2 mm, 5 mm, 10 mm)	Ejemplo: el orificio redondo de 2 mm significa que cada orificio tiene un diámetro de 2 mm
Espesor de la hoja	Espesor de la lámina de metal	0.3 mm – 10 mm (común: 0.5 mm, 1 mm, 1.5 mm, 2 mm, 3 mm)	Las placas más gruesas ofrecen más fuerza, pero son más pesadas y más difíciles de procesar.
Pitch (distancia central)	Distancia entre centros de agujeros adyacentes	Típicamente 1.5 – 3 × el diámetro del orificio	Ejemplo: agujero de 2 mm, tono de 3 mm
Área abierta (porosidad)	Porcentaje del área de la hoja total que está abierta/perforada	20% – 80%	Área abierta más alta = mejor flujo de aire o transmisión de luz

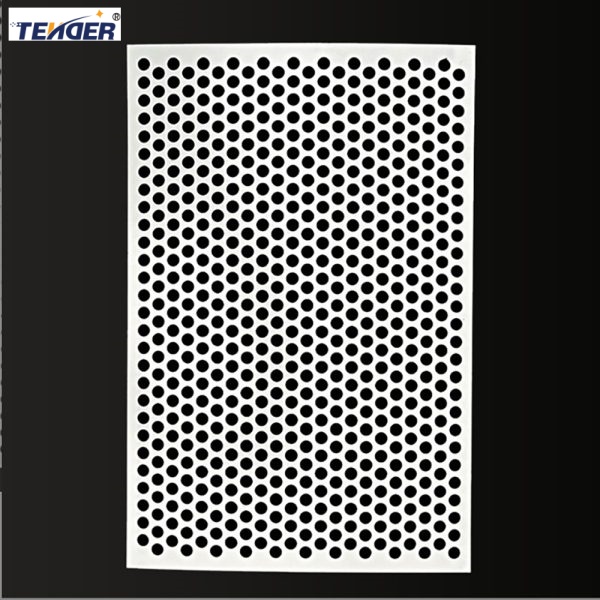

Arreglo de agujero	Patrón de diseño de agujeros	Recto (90 °), escalonado (60 °), disposición horizontal o vertical	El diseño escalonado ofrece una mejor fuerza y estética

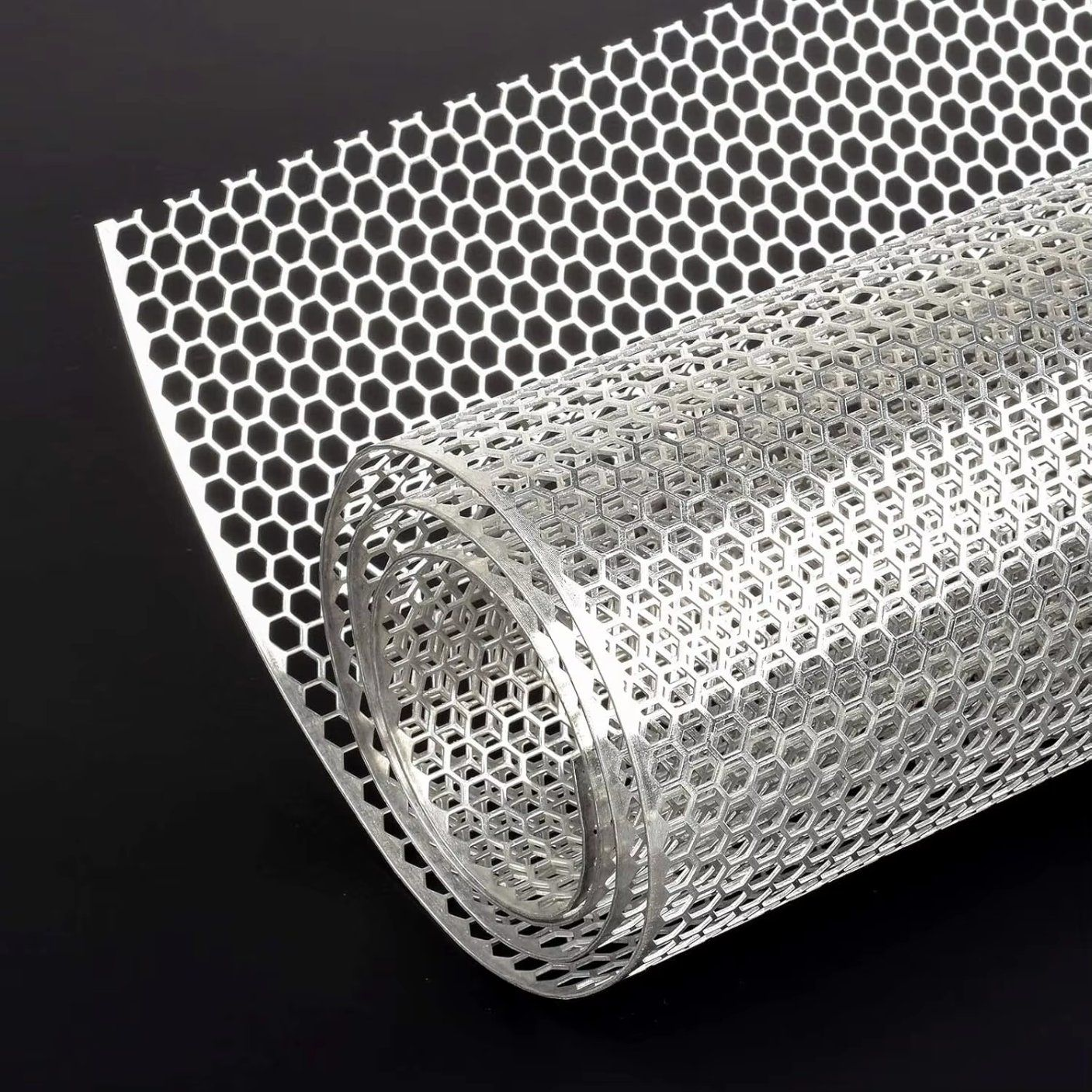

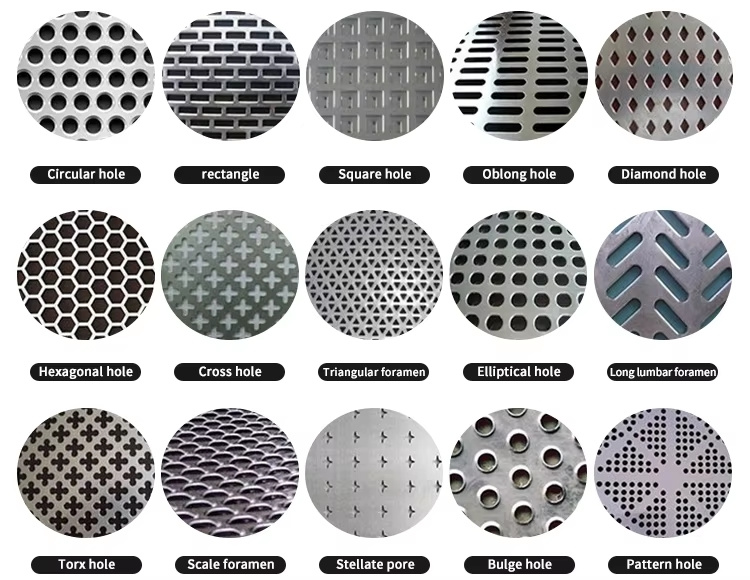

Formas de agujeros comunes	Geometría de perforación	Reducir, ranurado (oblongo), cuadrado, hexagonal, diamante, diseños personalizados	Los agujeros redondos son los más comunes
Tamaño de hoja estándar	Dimensiones de una hoja completa	Tamaños comunes: 1000 × 2000 mm1220 × 2440 mm1250 × 2500 mm1500 × 3000 mm	Tamaños personalizados o suministro de bobina disponible a pedido
Tratamiento de borde	Si los bordes se desaceleran o se enrollan	Borde limpio, borde de laios, borde enrollado	Bordes enrollados utilizados para requisitos de seguridad o diseño
Tipo de material	Materiales de metal base	Acero inoxidable, acero al carbono, aluminio, cobre, titanio, acero galvanizado, plástico, etc.	Diferentes materiales ofrecen niveles variables de resistencia y resistencia a la corrosión

Diámetro de agujero	Pitch (distancia central)	Espesor	Área abierta (aprox.)	Forma de agujero	Patrón
1	2	0.5	23%	Redondo	60 ° escalonado
2	3	1	40%	Redondo	Derecho
3	5	1.2	33%	Redondo	60 ° escalonado
5	8	1.5	37%	Redondo	Derecho
10	15	2	40%	Redondo	Escalonado
0.5×5.0	8	1	32%	Ranurado	Derecho
10×10	14	1.5	50%	Cuadrado	Derecho

Área de aplicación

Solicitud	Especificación sugerida
Ventilación / disipación de calor	Hojas delgadas, área abierta alta (por ejemplo, agujeros de 1 mm, 60% de área abierta)
Detección / filtrado	Pequeños agujeros, patrones densos (por ejemplo, agujeros escalonados de 1.5 mm)
Guardia de la máquina	Hojas más gruesas con agujeros más grandes (por ejemplo, agujeros de 10 mm, 2 mm de espesor)

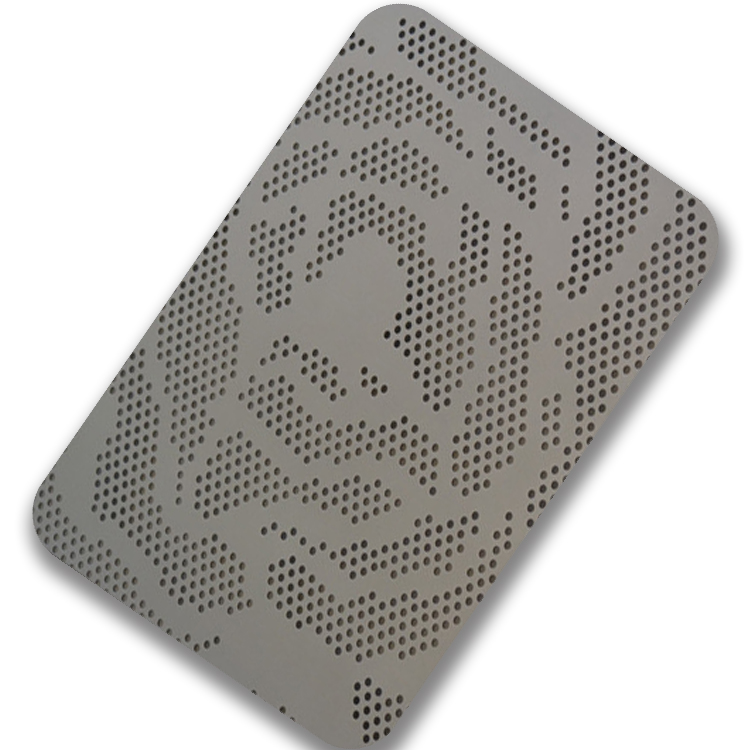

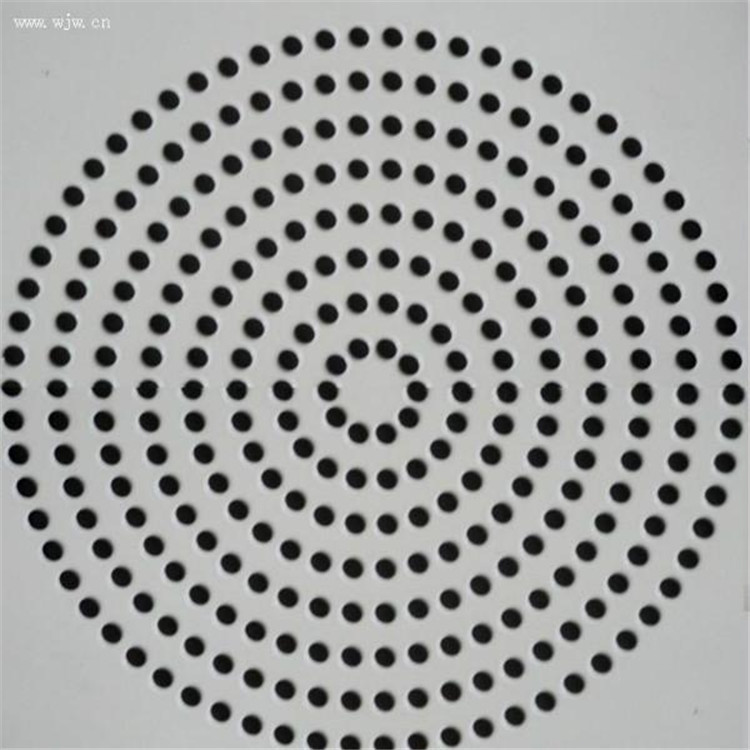

Decoración arquitectónica	Diseños de agujeros personalizados, equilibrio entre estética y fuerza
Paneles acústicos	Área abierta alta con pequeños agujeros redondos o hexagonales

Pantalla de filtro de malla metálica para aplicaciones de filtración de precisión

Esta pantalla de filtro de perforación y grabado combina la perforación de precisión con microestructuras grabadas. Ideal como pantalla de filtro de malla metálica o pantalla de filtro de malla de alambre, asegura la separación de partículas finas en entornos compactos. Fabricado en acero inoxidable de malla de filtro para durabilidad y resistencia a la corrosión.

Pantalla de filtro de perforación y grabado para filtración de alta precisión

Nuestra pantalla de filtro de perforación y grabado está diseñada para filtración fina y uniforme en industrias que requieren un diseño de alta precisión y compacto. Al integrar técnicas de perforación con grabado químico avanzado, esta pantalla de filtro de malla de metal proporciona una precisión dimensional excepcional, control de micro apertura y características de flujo consistentes.

Hecho de acero inoxidable de malla de filtro, esta pantalla ofrece una excelente resistencia a la corrosión, tolerancia a alta temperatura y resistencia mecánica. Es adecuado para su uso en sistemas aeroespaciales, de combustible, dispositivos médicos y procesamiento químico, donde la filtración de partículas ultra finas es crítica. El patrón grabado permite una alta precisión de filtración, mientras que la estructura perforada aumenta el soporte mecánico y la permeabilidad.

En comparación con los filtros tejidos, la pantalla del filtro de malla de cable en forma grabada no cambia ni se deshilacha, asegurando un rendimiento estable y una vida útil más larga. La combinación de microperforación y grabado estructural también minimiza la caída de presión y permite diseños personalizados, lo que lo hace adaptable a una amplia variedad de tamaños y requisitos del equipo.

Disponible en formatos de filtro de pantalla de metal ultra y delgado, este producto es ideal para sistemas de ingeniería de precisión. También ofrecemos opciones de pantalla de malla sinterizada para filtración de alta presión. Ya sea que esté actualizando su filtro de pantalla de malla de metal actual o diseñando un nuevo sistema, esta solución garantiza la confiabilidad y la precisión.

Pantalla de acero inoxidable de malla de filtro con tecnología de perforación y grabado

Nuestra pantalla de acero inoxidable de malla de filtro con puñetazos y grabado combinados es una solución versátil para la filtración gruesa y micro. Al utilizar la tecnología avanzada de pantalla de filtro de perforación y grabado, entregamos productos con precisión ultra fina, lo que los hace ideales para tareas de filtración sensibles en sistemas compactos o de alto rendimiento.

Este filtro de pantalla de malla de metal se fabrica a partir de acero inoxidable de alta calidad, lo que garantiza la resistencia a la corrosión, la estabilidad térmica e integridad estructural en condiciones duras. A diferencia de la malla de alambre tejido estándar, las aberturas grabadas ofrecen rutas de flujo consistentes y eliminan la deshielo o el cambio, mientras que los agujeros perforados proporcionan refuerzo estructural y tasas de flujo mejoradas.

Comúnmente utilizados en inyectores de combustible, difusores de aire, microelectrónicos y dispositivos de filtración, el pequeño filtro de pantalla de metal garantiza un rendimiento de alta precisión incluso en un espacio limitado. Ya sea que se use para la filtración de líquido, aire o gas, mantiene la eficiencia y la estabilidad en los ciclos extendidos.

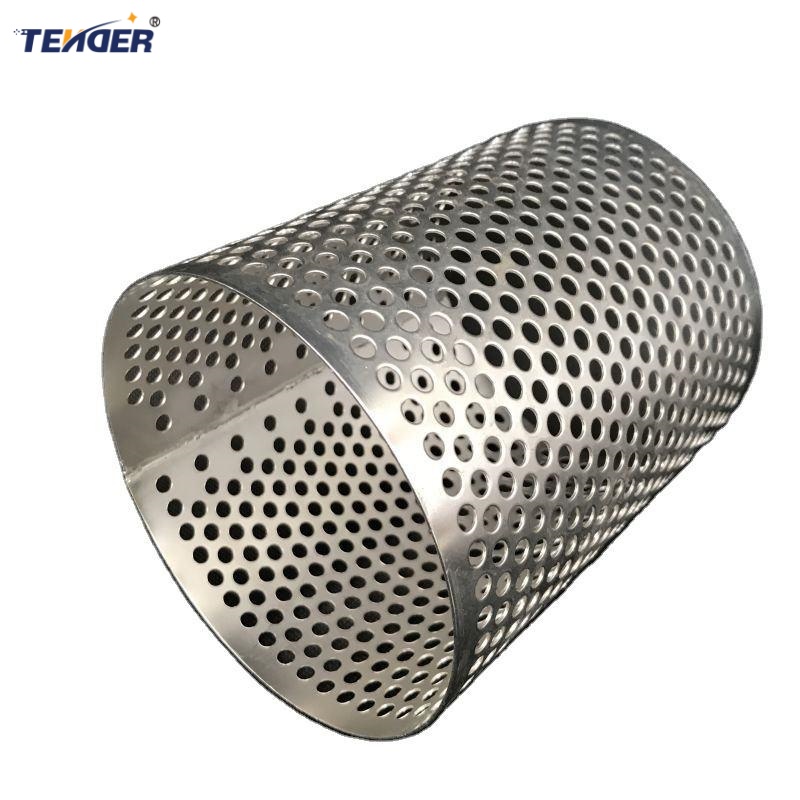

Para mayor durabilidad y protección de múltiples capas, ofrecemos opciones como estructuras de pantalla de malla sinterizada, especialmente adecuadas para sistemas de alta presión o alta temperatura. La pantalla híbrida de punta grabada se puede fabricar en láminas planas, discos, tubos o perfiles personalizados, lo que la hace adaptable a una amplia gama de aplicaciones.

Nuestra tecnología de pantalla de filtro de malla de alambre ofrece las ventajas del control preciso de la ranura, la obstrucción mínima y el mantenimiento reducido. Elija nuestra pantalla de filtro de perforación y grabado para una solución de filtración de próxima generación que combine precisión, resistencia y versatilidad en un diseño compacto.
